1.VoLTE 語音呼叫路由原則

1.1：VoLTE 主叫

（1）VoLTE 用戶附著在 LTE，如果被叫是 VoLTE 用戶，則將呼叫路由至被叫歸屬 IMS 域，由被叫歸屬 IMS 進行被叫域選，根據域選結果進行后續路由；

（2）VoLTE 用戶附著在 LTE，如果被叫是 CS 用戶，則呼叫從主叫歸屬 IMS 域直接進入 CS域，由 CS 域完成后續呼叫；

（3）VoLTE 用戶附著在 CS，如果被叫是 VoLTE 用戶，通過被叫錨定方案將語音接續到被叫歸屬 IMS 域，由被叫歸屬 IMS 進行被叫域選，根據域選結果進行后續路由；

（4） VoLTE 用戶附著在 CS，如果被叫是 CS 用戶，呼叫同現網 CS 用戶呼叫 CS 用戶。

1.2：VoLTE 被叫

（1）主叫是 VoLTE 用戶，附著在 LTE，被叫是 VoLTE 用戶，則將呼叫路由至被叫歸屬 IMS 域，由被叫歸屬 IMS 進行被叫域選，并根據域選結果進行后續路由；（2）主叫是 VoLTE 用戶，附著在 CS，被叫是 VoLTE 用戶，通過錨定方案將語音接續到被叫歸屬 IMS 域，由被叫歸屬 IMS 進行被叫域選，根據域選結果進行后續路由；（3） 主叫是 CS 用戶，被叫是 VoLTE 用戶，通過錨定方案將語音接續到被叫歸屬 IMS 域，由歸屬 IMS 進行被叫域選，根據域選結果進行后續路由.

1.3：Precondition

建立媒體 PDP 上下文的過程稱為資源預留。

對于雙方的 UE 而言，建立 PDP 上下文的執行過程是相互獨立的。這意味著在資源被成功預留之前，根本無法保證所協商的媒體會話是否可以建立起來。

因此，Precondition 作用主要是為了保證在確認本地和主叫方的資源預留都已成功之前，被叫方不應振鈴,以最大程度減少被叫方振鈴但接聽電話又失敗的情況

1.4：VoLTE 信令包過渡

(((diameter or sip or gtpv2 or megaco or dns or camel or bicc or gsm_map) && !(diameter.cmd.code == 280)) && !(diameter.cmd.code == 257)) && !(diameter.cmd.code == 282)

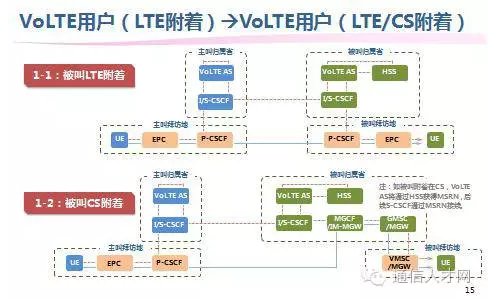

2. VoLTE 用戶（LTE 附著）呼叫 VoLTE 用戶（LTE/CS 附著）

2.1 VoLTE 用戶呼叫 VoLTE 用戶，主被叫均附著在 LTE

1主叫用戶 UE(O)的呼叫請求發送到主叫 PCSCF。呼叫請求中包含 precondition 相關參數，其中主叫側和被叫側均為 none。

2 主叫 PCSCF 通過 AAR 消息向 PCC 申請通話資源（臨時），同時請求主叫用戶位置信息（NSN的 PCSCF 的 AAR 消息中無法攜帶用戶位置信息的請求提示）.

按標準流程，VoLTE SBC（P-CSCF 向 PCRF 發送 AAR 消息，攜帶用戶 IP、媒體部件信息（關鍵參數包含 Media-Type、Flow-Description、Flow-Status）和 AF 應用標識等信息。VOLTE SBC（P-CSCF）計算出相應的帶寬信息滿足與該次通話協商的編碼。消息除了攜帶業務流信息外，消息中還攜帶 AF-Charging-Identifier，通知 PCRF ICID。消息中攜帶的終端地址為 IPv6 地址。同時攜帶 Specific-Action AVP，其值為 CHARGING_CORRELATION_EXCHANGE (1)，VoLTE SBC（P-CSCF）要求 PCRF 上 報 接 入 網 側 的 計 費 標 識 。 并 攜 帶 Specific-Action AVP ， 其 值 為 為 ACCESS_NETWORK_INFO_REPORT (12)，攜帶 Required-Access-Info AVP，填寫為 USER_LOCATION(0)；)。

3~4主叫側 PCRF 通過 RAR 消息向 S/P-GW 下發策略。Gx 接口的 RAR 請求消息中，攜帶 QoS

（QoS 關鍵參數包含 QCI，ARP，GBR 和 MRB）策略(共 1 個規則)。相應的帶寬信息滿足與該次通話協商的編碼要求，音頻呼叫時含有 QCI=1。RAR 消息中 Charging-Rule-Install AVP 除了攜帶 QOS 參數外，該 AVP 中攜帶 Charging-Correlation-Indicator AVP。同時還攜帶 Event-Trigger AVP，取值為 CHARGING_CORRELATION_EXCHANGE (28)，指示 P-GW 需要上報 GCID。RAR 消息中同時還攜帶 AF-Charging-Identifier 信息。

5主叫側 PCRF 向 SBC 返回 AAA 響應。

6~10 主叫側預留無線側資源，MME 在消息 8 中攜帶主叫位置信息（TAI+E-CGI），與資源預留情況。

13~16 PCSCF 將 INVTIE 消息轉發給主叫側 SCSCF（因為在用戶注冊時，PCSCF 已經知道用戶在哪臺 SCSCF 上）主叫側根據用戶在 HSS 簽約的 IFC 完成業務觸發，主叫 AS 進行被叫號碼補齊 +86，之后主叫 S-CSCF 通過查詢 ENUM/DNS 獲取被叫 I-CSCF 地址并將呼叫請求發送至被叫 I-CSCF。

17~18被叫 I-CSCF 查詢 HSS 獲取被叫用戶注冊的 S-CSCF。

 19 被叫觸發至 VoLTE AS，基本呼叫和補充業務觸發完成后觸發 SCC AS。

 20~22 SCC AS 進行被叫域選擇，向 HSS 查詢 T-ADS 信息。

23 HSS 向 SCC AS 返回 T-ADS 信息，包含 IMS Voice over PS supported。

 24~26 呼叫請求轉發至被叫 UE。

27被叫 UE 返回 183 其中包含被叫 SDP 信息，precondition 參數中主叫側和被叫側均為none,

28~50被叫側申請通話資源。

51~59主叫 UE 通過空口流程獲知通話資源預留成功，向被叫側發起 UPDATE，其中的

precondition 參數主叫側為 sendrecv，被叫側為 none。

60~68 被叫 UE 通過空口流程獲知通話資源預留成功，向主叫返回 200 OK，其中的 precondition 參數主被叫均為 sendrecv。

69~71主被叫雙方完成呼叫信令流程，雙方開始通話。

72~74 主叫側掛機，UE 向 SBC 發送 BYE 消息，之后消息轉發至被叫 SBC 和 UE。 75~81 主叫側進行資源釋放。

82~88被叫側進行資源釋放。

 2.2 VoLTE 用戶呼叫 VoLTE 用戶，主叫附著在 LTE，被叫附著在 2/3G.

1 主叫用戶 UE(O)的呼叫請求發送到主叫 SBC。呼叫請求中包含 precondition 相關參數，其中主叫側和被叫側均為 none。

2主叫 SBC 向 PCC 申請通話資源（臨時），同時請求主叫用戶 EPC 側信息。

3~4 主叫側 PCRF 向 S/P-GW 下發策略。

5主叫側 PCRF 向 SBC 返回 AAA 響應。

6~8 主叫側預留無線側資源，MME 在消息 8 中攜帶主叫 EPC 側信息（TAI+E-CGI）。

9~10S/P-GW 向 PCRF 返回主 EPC 側信息。

11~12PCRF 向 SBC 上報主叫 EPC 側信息。

13~16主叫側完成業務觸發，主叫 AS 進行被叫號碼補齊，之后主叫 S-CSCF 通過查詢

ENUM/DNS 獲取被叫 I-CSCF 地址并將呼叫請求發送至被叫 I-CSCF。

17~18 被叫 I-CSCF 查詢 HSS，被叫簽約未注冊業務，I-CSCF 根據 HSS 返回的能力集選擇 S-CSCF 為用戶處理未注冊觸發。

19~20被叫 S-CSCF 向 HSS 獲取用戶簽約數據。

21被叫觸發至 VoLTE AS，基本呼叫和補充業務觸發完成后觸發 SCC AS。

22~24SCC AS 向 HSS 查詢 T-ADS 信息，觸發 TADS 域選流程，HSS 返回 IMS Voice over PS NOT supported。

 25 HSS 向 SCC AS 返回被叫的 CSRN。

26~27被叫 IMS 核心網將呼叫路由至 MGCF。

28MGCF 將 INVITE 消息映射為 IAM 消息發往 CS 域。

29~30MGCF 與被叫端局之間進行媒體協商。

31 被叫端局返回 ACM 消息。

32 MGCF 根據消息 29 中的 SDP 內容生成 183 響應，攜帶 MGCF/IM-MGW 的 SDP，其中 precondition 參數中，MGCF 側為 sendrecv，主叫側為 none。

33~38   183 消息轉發至主叫 SBC。

39~46主叫側根據協商結果修改資源申請。

47~62主叫 UE 通過空口流程獲知通話資源預留成功，向被叫側發起 UPDATE，其中的

precondition 參數主叫側為 sendrecv，MGCF 側為 sendrecv。之后 MGCF 返回 200 OK 對 UPDATE進行響應。

 63 MGCF 向被叫端局發送 COT 導通檢測消息。

 64 被叫端局返回 CPG(Alerting)。

 65 MGCF 向主叫側返回 180Ringing 響應。被叫摘機后完成后續信令流程。

66~66a被叫摘機后完成后續信令流程。

67~74主叫掛機后，主叫側 SBC 釋放主叫通話資源。

75BYE 消息轉發至被叫 MGCF。

76~77MGCF 將 BYE 消息映射為 REL 消息，被叫端局返回 RLC。

3. VoLTE 用戶（CS 附著）呼叫 VoLTE 用戶（LTE/CS 附著）

1~2主叫端局查詢被叫HSS獲取路由信息，HSS返回VoLTE用戶錨定SCP的T-CSI。

3~4主叫端局觸發至錨定SCP，SCP返回IMS路由碼+被叫號碼。

5電路域根據路由配置將呼叫路由至被叫歸屬域MGCF。

6MGCF去掉被叫號碼前綴后將呼叫路由至本域I-CSCF。

7~8I-CSCF查詢HSS獲取被叫注冊的S-CSCF。

9被叫觸發至VoLTE AS，基本呼叫和補充業務觸發完成后觸發SCC AS。

10SCC AS進行被叫域選擇，向HSS查詢T-ADS信息。

11SCC AS向HSS查詢T-ADS信息，HSS返回 IMS Voice over PS NOT supported。

12SCC AS向HSS查詢被叫的CSRN。

13~14HSS向被叫VMSC獲取用戶的MSRN。

15HSS向SCC AS返回被叫的CSRN。

16~17被叫IMS核心網將呼叫路由至MGCF。

18MGCF將INVITE消息映射為IAM消息發往CS域。

19~20MGCF與被叫端局之間進行媒體協商。

21MGCF根據消息19中的SDP內容生成183響應，攜帶MGCF/IM-MGW的SDP。

22~24183消息轉發至MGCF。

25~26MGCF與主叫端局進行媒體協商。

27~29被叫端局返回ACM(Alerting)經被叫IMS核心網后到達主叫端局。

30~32被叫摘機后完成呼叫流程。

33~38呼叫釋放流程。

30~32被叫摘機后完成呼叫流程。

33~38呼叫釋放流程。
